□趙春國 渠玉兵 丁 靜 邵云麗 任燕敏 高佳慧 文/圖
近日，由經緯公司負責施工的中原油田東濮探區重點風險探井海通1井測井順利結束，該井實鉆井深5618米，井底溫度193攝氏度。面對區塊最深、溫壓條件最復雜等不利形勢，經緯公司自主研發的國內首套260攝氏度超高溫高壓測井儀器憑借卓越的耐溫耐壓性能和精準的數據采集能力，成功獲取了關鍵地層資料，為后續勘探部署提供了可靠依據。
今年9月，經緯公司260攝氏度超高溫高壓測井儀器入選國家能源局評定的能源領域首臺（套）重大技術裝備。緊接著，“經緯視界”高溫高壓測井系列儀器通過集團公司科技部鑒定，整體達到國內領先水平。“突破特深層油氣是保障國家能源安全的重要接替領域，我們面對技術難關‘十年磨一劍’，打破了長期依賴進口的局面，實現了高溫高壓測井裝備全場景應用?！表椖控撠熑?、經緯公司測井工程高級專家臧德福說。
迎難而上，攻克“卡脖子”難題
今年8月底，經緯公司高溫高壓測井儀器出口至烏茲別克斯坦，這是經緯公司成立后首次出口成套測井裝備。
測井是石油勘探開發必不可少的重要環節，是找油找氣的關鍵工程技術，被譽為油氣勘探開發的“眼睛”。
回溯到2013年，當時國內測井行業缺少自己的高質量儀器，主力裝備多是上世紀90年代引進的老舊型號，進口新儀器或配件不僅價格昂貴，而且時間周期受外方控制，嚴重影響施工效率。經緯公司勝利測井公司迎難而上，臧德福、李海、丁世村等專家組成項目團隊，錨定國際先進水平開展專項攻關，自主研發新的測井儀器。
對于測井儀器而言，溫度、壓力是橫亙在團隊成員面前最大的難關。特別是隨著我國油氣勘探開發重點向“兩深一非（深地、深水、非常規頁巖油氣）”挺進，地質結構更加復雜，越來越多的油氣井井深超過6000米、8000米，甚至萬米，高溫高壓難以避免。
“一深萬難，井下溫度每升高1攝氏度，儀器配件的耐受能力、形變程度及功能等都會發生變化，加之井眼軌跡波動大、井況差，多種因素使得高溫高壓測井儀器研發迫在眉睫。”經緯公司測井工程技術專家丁世村感慨。
團隊成員孫鋒記得，為了滿足對測井儀器地面系統傳輸速率和穩定性精益求精的要求，無數個深夜，他不停地絞盡腦汁，把剛寫好的軟件代碼又刪除修改；為了讓新儀器縮短總長度實現一趟快測的極致目標，大家反復討論、集思廣益，在一個短節上集成更多的功能，好在長度固定的前提下安裝更多的電子元器件；為了提升儀器絕熱性能、實驗新的隔熱工藝，首席技師李海查閱眾多資料，像神農嘗百草一樣，從數不清的金屬和非金屬配件里，尋找符合耐高溫要求的最佳排列組合。
研發過程中為了測試儀器的耐溫耐壓能力，勝利測井公司專門建立了中國石化重點實驗室——國內溫度、壓力指標最高的高溫高壓實驗室。該實驗室溫度壓力指標260攝氏度/210兆帕，可仿真模擬地層高溫高壓環境、檢測測井儀器耐高溫高壓性能，滿足超高溫高壓儀器研發、測試，兼顧隨鉆測井儀器測試需求，整體技術指標達到國內領先水平。
2021年，經緯公司掛牌成立后，把研發力量集中到地質測控技術研究院成立測井技術中心，高溫高壓測井儀器研發駛?cè)肓丝燔嚨?。研發團隊依托高溫高壓實驗室，累計開展室內和現場試驗1000余次，連續攻克30余個技術難題，取得高強度及承壓密封、高溫采集及低功耗、井下自動穩譜及首波識別等12項創新成果。
有志者，事竟成。團隊歷時8年，自主研發并精心打造出MVLog測井系統平臺，形成175攝氏度、200攝氏度等系列測井技術，較好緩解了井下高溫高壓矛盾。
迭代提升，量身定制超高溫高壓儀器
3年后的今天，盡管帶隊啃下了數不清的“硬骨頭”，但團隊成員、經緯公司測井工程技術專家王金茂回憶起勝利油田工區重點風險探井渤深斜10井測井作業的情景，仍記憶猶新。這也是高溫高壓測井系列儀器的成名之戰。
2022年初，新儀器在渤深斜10井測井作業，一舉刷新當時國內直推存儲式測井施工溫度最高紀錄——201.2攝氏度。

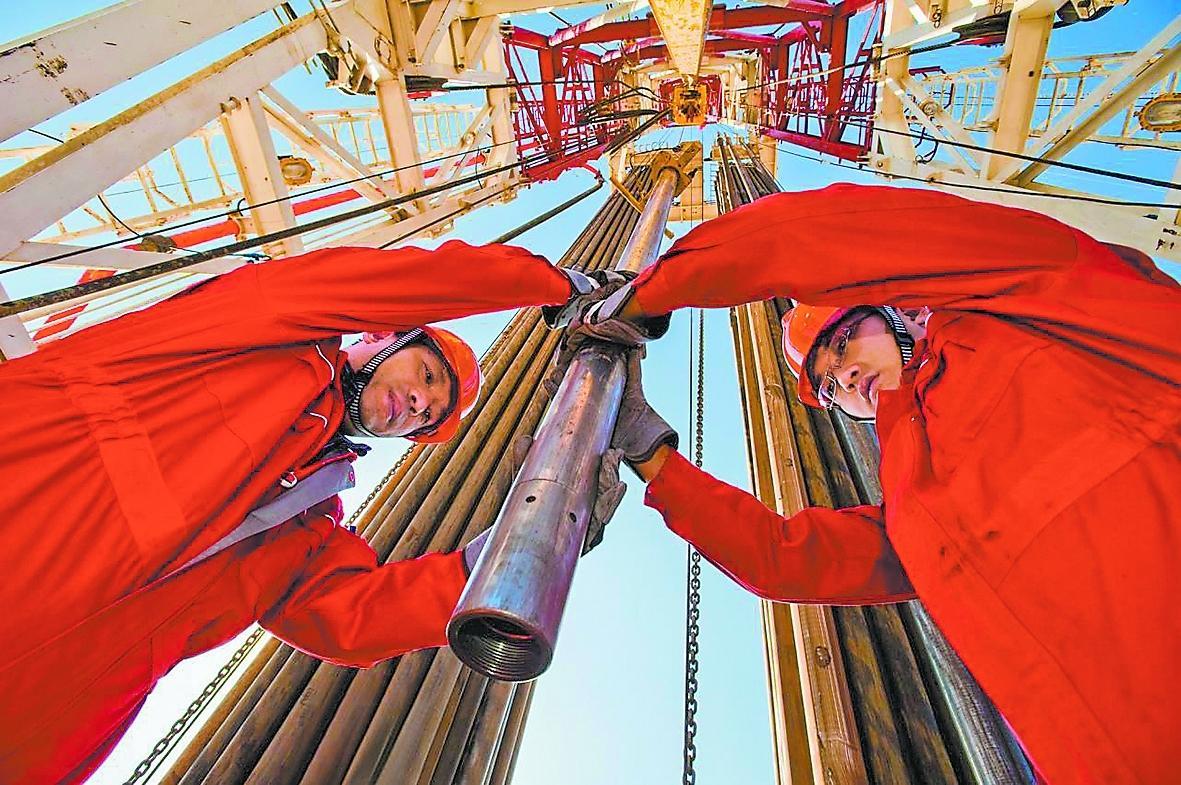

渤深斜10井深6340米，最大井斜62度，水平位移2900米，測量井段長1628米，是典型的超深超高溫大斜度井。該井最大施工難度在于井溫很高，對于下井儀器長時間穩定性工作挑戰巨大，當時國內大多數測井儀器只能在175攝氏度以下工作2小時左右，臨近200攝氏度則會停止工作。勝利測井公司使用超高溫測井儀器，在井下經受住了長時間200攝氏度以上高溫考驗，一次成功完成了所有數據采集。
2022年9月，勝利測井公司再次圓滿完成集團公司重點探井——四川盆地元深1井的四開中完測井施工，完鉆井深8680米，創當時中國石化測井最高壓力紀錄。
“隨著高溫高壓測井儀器一次次現場應用成功，也為我們繼續聚焦深層、特深層及復雜油氣井，研發市場滿意的測井儀器堅定了信心。”經緯公司地質測控技術研究院院長席習力說。
“施工需要什么，我們就研制什么?！备邷馗邏簻y井系列儀器是一個系統工程。經緯公司領導帶頭走訪市場，廣泛聽取勝利油田、西北油田、西南油氣、江漢油田等企業意見建議，結合各工區地質條件和油氣藏實際情況，堅持走好技術突破、現場應用、反饋改進的迭代提升之路，實現了“從無到有、從有到優”的量身定制。
針對頁巖油氣長水平段、高溫高壓測井資料采集需求，研制175攝氏度/140兆帕過鉆頭測井儀器，包含三參數、遙測、伽馬、連斜、井徑、雙側向、聲波、補償中子、巖性密度、伽馬能譜、陣列感應、陣列聲波等，實現了鉆井通井過程中完成資料采集，單井為鉆井隊節約1~2趟通井。2021年以來累計應用300余口井，測井一次成功率98%，成為勝利濟陽頁巖油國家級示范區指定測井儀器。
針對中國石化“深地工程”超深井、超高溫高壓井及復雜井況逐年增多，研制了200攝氏度/206兆帕高溫高壓直推存儲式測井儀器系列，包含四參數、遙測、伽馬、連斜、井徑、雙側向、聲波、補償中子、巖性密度等，實現不同鉆井液條件下資料采集和精細評價。2021年以來累計應用290余井次，承擔了絕大部分超深探井施工。
針對高溫高壓超深層復雜儲層資料評價難題，研制了耐溫200攝氏度、耐壓172兆帕的推靠式、燈籠體兩種結構，電纜、直推兩種輸送方式的高溫電成像測井儀，通過陣列式紐扣電極測量井壁附近的地層電阻率，利用色譜直觀展現井壁圖像的測井技術，能夠?qū)仓車貙咏橘|(zhì)直觀、清晰、高分辨率成像，對于砂泥巖薄互層的有效劃分、裂縫油藏的裂縫和儲集性能分析、復雜巖性油藏的參數評價起到不可替代的作用。
針對超深層小井眼測井，團隊研制成功230攝氏度/172兆帕高溫高壓小直徑電纜測井儀器，包含三參數、遙測、伽馬、連斜、井徑、聲波等，滿足超深層小井眼常規測井資料采集需求，實現“一趟快測”，在四川、青海、新疆等區塊應用，順利完成元壩7井、GR1井等重點井施工，為超深層油氣、地熱資源等領域勘探開發提供技術支撐。
最令人興奮的是，針對中國石化“深地工程”超萬米深井部署，經緯公司超前謀劃，取得遠程測控成像測井系統、超高溫高壓高效絕熱及承壓密封技術、雙側向可控功率發射技術、數字聲波發射溫度補償?shù)葎?chuàng)新成果，研制成功國內首套260攝氏度/206兆帕超高溫高壓測井儀器，溫度壓力指標國內最高，解決了我國特深層超高溫高壓數據采集難題。截至目前已完成18口超深井應用，刷新多項施工紀錄。
提質增效，“經緯視界”儀器系列實現全場景應用

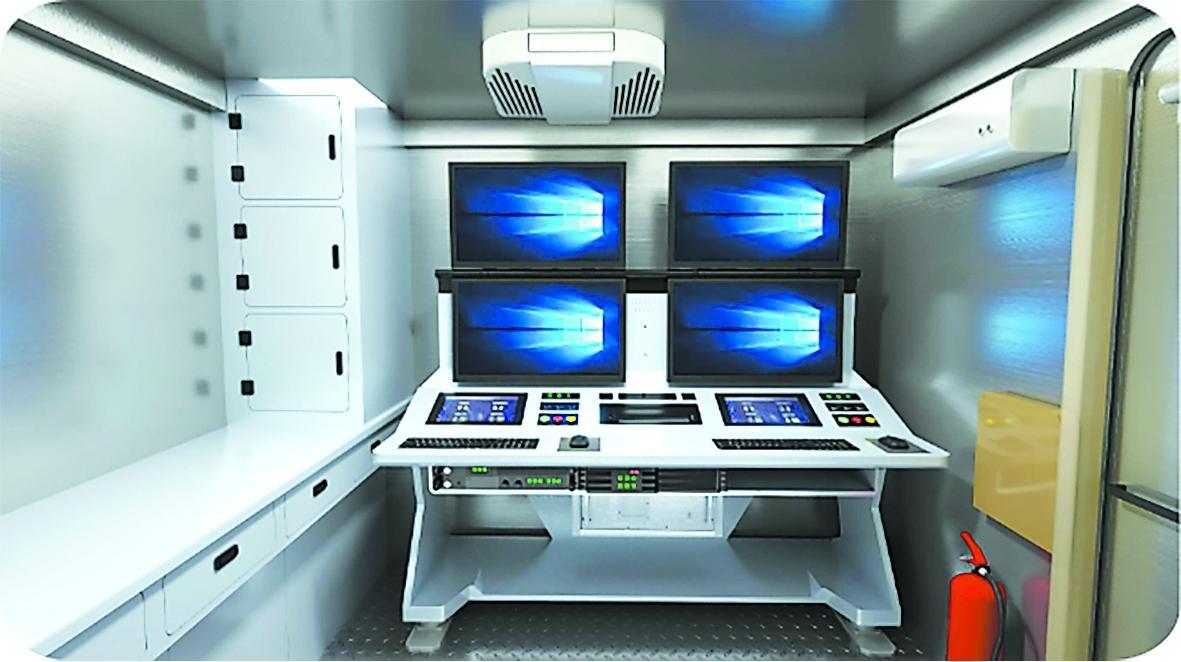

去年4月，勝利油田西部油氣勘探項目部北疆工區征深101井井場，經緯公司測井操作工程師緊盯著屏幕上不斷刷新的測井曲線，260攝氏度超高溫高壓測井儀器正穩定傳輸來自準噶爾盆地地下8962米深處的地層信息，該井再次刷新了新疆準噶爾盆地測井最深紀錄。
“兩年前，這樣的超深井測井，我們還必須依靠進口設備，光等待調試就要半個月?！弊匝懈叨藴y井儀器終于不再受制于人，現場所有人自豪感滿滿。
“高溫高壓系列測井儀器助力深層超深層測井施工的時效總體提升近25%，深受用戶企業認可。”勝利測井公司經理郭同政說。
2024年10月，經緯公司發布“經緯視界”高溫高壓直推存儲式測井儀器、超高溫小直徑測井儀器等新技術，受到各方高度評價。
“經緯視界”高溫高壓測井系列技術在“深地工程”、非常規頁巖油氣等方面發揮著越來越重要的作用。截至目前，“經緯視界”系列高溫高壓測井儀器已連續攻克8000米以上超深井近50井次、175攝氏度以上高溫井34口、150兆帕以上高壓井16井次，助力“深地工程”測井資料采集率提高22%，優質高效完成多口重點探井資料采集任務。
其中，在井深9432.55米的新疆YJ3-3XC井施工中，技術人員使用高溫高壓測井儀，克服高溫高壓、地層復雜、超大位移等施工難題，創中國石化垂深大于7100米井水平位移最長施工紀錄、亞洲陸上水平井測井最深紀錄。
“截至目前，測井儀器從175攝氏度、200攝氏度、230攝氏度到260攝氏度，已形成210種儀器及工具的全系列產品矩陣，施工覆蓋陸地各工區、海上全場景，自主可控率達99.3%。累計現場應用1000余井次，超深井作業成功率98%，為東部老區挖潛、西部深層勘探以及海上油氣開發等注入堅實動力?！标暗赂Ｕf。
展望未來，“經緯視界”高溫高壓測井系列儀器的創新探索之路仍在繼續，團隊正瞄準超高溫高壓成像類高端儀器繼續攻關。同時，針對新能源領域的地熱勘探、鹽湖鋰礦開發等，研發專用測井裝備，推動高溫高壓測井技術應用于更多領域。
專家視點
超高溫高壓測井技術從“單項突破”到“系統集成”
□石油工程技術研究院測控技術及裝備研發中心副經理 李永杰
在能源安全戰略持續推進的背景下，我國油氣勘探開發正加速向超深層特深層進軍，8000米以上特深井、萬米級探井不斷涌現，隨之而來的是230攝氏度以上、200兆帕以上的高溫高壓環境，高溫高壓測井技術正成為突破勘探瓶頸的關鍵支撐。作為透視地下油氣藏的“眼睛”，高溫高壓測井技術的性能直接決定了油氣資源評價的精準度與開發效率，其發展水平已成為衡量國家油氣勘探開發實力的核心指標之一。
在超高溫、高壓環境下，常規耐溫耐壓測井儀器易出現信號失真、密封失效，導致測不成、精度低，急需耐溫耐壓性能更強的裝備，但高溫測井技術的研發面臨材料、工藝、算法、系統集成等多重挑戰。在材料領域，半導體芯片、傳感器、密封材料等核心部件需要同時滿足耐高溫、耐高壓、抗腐蝕、信號低衰減等多重要求；工藝方面，需滿足儀器小型化和高強度的平衡，大規模集成電路模塊在小型化布局設計的同時要解決發熱、散熱和模塊間信號干擾的難題，承壓結構設計需要優化材料選擇和精準結構仿真以匹配高溫力學性能需求；算法方面，高溫環境會導致電子元件漂移，高壓條件會使井下測量環境復雜，易導致數據采集出現偏差，需要建立高溫高壓校準技術實現不同測井方法的井眼環境校正，以提高采集資料的精準性；系統集成方面，需要進行完善的高溫高壓環境的可靠性驗證及復雜工況下的儀器參數適配調整，構建高溫高壓測試環境和大量的工程實踐需要高昂的經費和較長的研發周期，任重道遠。
國際上，斯倫貝謝、哈里伯頓、貝克休斯三大油服公司，引領了國際測井技術的發展，常規測井系列實現260攝氏度/206兆帕，二維成像、三維成像儀器實現175攝氏度/138兆帕，但有的只提供服務且價格高，有的高溫小直徑儀器售價昂貴且配件供應周期長。當前，我國國產化高溫測井裝備實現規模化突破，高溫測井儀器系列日趨完善，260攝氏度/206兆帕常規測井滿貫系列、235攝氏度/175兆帕常規測井滿貫系列、200攝氏度/206兆帕直推存儲式測井滿貫系列、205攝氏度/140兆帕二維成像測井系列等均實現了規模化應用，成功應用于我國數百口超8000米特深井，實現了從“單項突破”到“系統集成”的跨越。
下一步，為了支撐萬米級深地勘探，同時賦能干熱巖開發、CCUS監測等新興領域，高溫測井儀器將向耐超高溫、智能化、集成化模塊化等方向發展，做到能用、好用，成為油氣藏精準評價的“智能終端”。首先是超高溫儀器逐步實現系列化，聲電成像、陣列側向、聲波遠探測等成像測井方法實現耐溫260攝氏度，伽馬、電阻率、井徑、聲波等常規測井方法260攝氏度儀器系列日益成熟，并向耐溫極限300攝氏度突破，滿足極限條件的測井資料采集。其次是超高溫測井儀器逐步實現智能化，實現模塊化AI插件與硬件單元的協同，機器學習和大模型逐步應用于傳感器、芯片等運行的智能監測與控制和高溫下的測井信號畸變的實時校正，從而提高信號采集精度。最后是超高溫測井儀器實現集成化模塊化，通過系統設計電路、傳感器、儀器結構等提高儀器集成度，降低組合儀器的長度，以滿足復雜井身結構的需求。同時，為了促進我國超高溫測井儀器的研發，需要建設“材料研發-芯片設計制造-系統設計-測試服務”全鏈條體系，做到核心技術自主可控和產學研用的深度融合。
突破重重難關打造新一代高溫高效測井成套裝備
□經緯公司測井工程高級專家 臧德福
近年來，隨著中國石化油氣高質量勘探開發的推進，研制耐高溫、耐高壓、高時效、高精度的國產化高溫高效測井成套裝備的必要性逐漸凸顯，但研發過程中面臨重重難關：一是高溫高壓測井面臨高效絕熱、低功耗運行、耐高溫承壓密封等技術鴻溝；二是小直徑測量面臨傳感器小型化、等效測量、小空間放射源倉設計等技術挑戰；三是多項目并行一趟快測面臨近頻干擾、集成設計、兼容性等技術難題；四是地面系統升級換代面臨長電纜高速數據傳輸、網絡架構、遠程測控、系統擴展等技術瓶頸。
創新之路艱苦漫長，研制高溫高效測井成套裝備是一個大系統，我們遵循循序漸進原則，把大系統細分為一個個子系統，每一步都穩中求進。比如研制超高溫高壓測井儀，里面就包含耐高溫承壓密封技術、感應測井溫漂補償方法、巖性密度雙源自動穩譜方法、雙側向可控功率發射技術等多項技術創新。為解決超高溫環境承壓密封問題，我們創新集成熱管定向?qū)岱椒ǎ兄菩滦徒^熱瓶，實現儀器耐溫260攝氏度，創新多級密封承壓工藝，實現儀器高溫耐壓206兆帕。
新一代高溫高效測井成套裝備具有完全自主知識產權。截至目前，我們共申報發明專利104件，已授權21件，軟件著作權8項，發表論文66篇。經過集團公司科技部組織的專家委員會鑒定，高溫高壓測井技術整體達到國內領先水平，網絡成像測井系統達到國際先進水平，其中高速數據傳輸達到國際領先水平。
新一代高溫高效測井成套裝備是高溫高壓高效技術的深度集成，帶動高溫元器件、承壓密封件、芯片封裝、精密加工、軟件開發、實驗室配套、裝備更新?lián)Q代等一大批前后端產業優化升級，同步達到新的高度。
作為國內自研耐溫最高的測井裝備，新一代高溫高效測井成套裝備為東部老區、西部深層油氣田數據采集提供了一攬子解決方案，助力“四提一降”，為油氣勘探開發穩產增產提供了可靠的技術保障。260攝氏度超高溫高壓測井儀在東部、西北等工區推廣應用，支撐萬米特深井數據采集，刷新了準噶爾盆地測井的最深紀錄。230攝氏度小直徑測井儀在勝利、新疆、四川、青海等工區超高溫高壓超深井測井，助力深層油氣和非油領域勘探，創造了干熱巖測井溫度最高紀錄。滿貫一趟快測技術大幅提高了測井時效，在老井挖潛和新井勘探開發方面取得了良好應用效果，有力支撐了東部老區“四提”，累計節約占井時間1800天。
更令人欣喜的是，該技術實現新一代高溫高效測井成套裝備產業化，累計制造104套，成功銷往烏茲別克斯坦。260攝氏度超高溫高壓測井儀器入選國家能源局評定的能源領域首臺（套）重大技術裝備，打破國外超高溫測井技術壟斷，擺脫了超高溫測井裝備依賴進口、受制于人的窘境。
